버터플라이 밸브

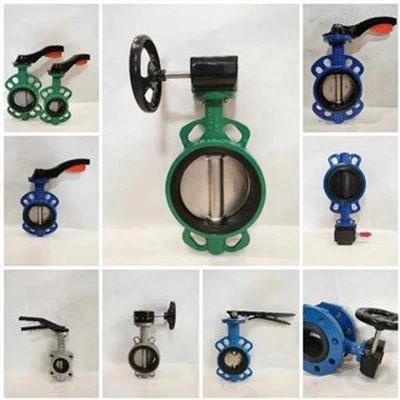

제로 오프셋 버터플라이 밸브(탄성 시트 버터플라이 밸브)
동심 버터플라이 밸브라고도 알려진 제로 오프셋 버터플라이 밸브에서 스템은 시트 중앙에 있는 디스크의 중심선을 통과합니다. 이 모든 것이 밸브 본체 내부 중앙에 있습니다. 밸브 본체, 시트 및 디스크는 닫힌 위치에 있을 때 동심원을 이루게 됩니다. 디스크는 중심축을 중심으로 회전합니다. 이것은 360도 회전을 허용합니다. 완전히 열린 위치에서 흐름은 디스크의 각 측면에서 두 부분으로 나뉘며 이제 흐름과 평행하게 됩니다. 이 유형의 장점은 시트가 밸브 본체를 덮고 있기 때문에 흐르는 매체가 밸브 본체와 접촉하지 않는다는 것입니다.
제로 오프셋 버터플라이 밸브는 탄성이 있는 부드러운 시트를 특징으로 하며, 이는 시트의 유연성과 변형에 의존하여 밀봉을 보장합니다. 작동 중에 디스크 가장자리가 시트에 대해 미끄러지면서 상당한 마찰이 발생하여 밸브 수명이 단축될 수 있습니다. 시트에 고분자 또는 탄성 재료를 사용하기 때문에 이러한 밸브는 일반적으로 낮은 압력 및 온도 조건에 적합합니다.
제로 오프셋 버터플라이 밸브는 최대 압력 등급이 250psi이고 온도 제한이 최대 400°F인 액체 및 가스용 파이프라인에 일반적으로 사용됩니다.

이중 오프셋 버터플라이 밸브(고성능 버터플라이 밸브)
이중 오프셋 버터플라이 밸브에서 스템 축은 시트와 본체의 중심선 뒤에서 오프셋되고(첫 번째 오프셋), 스템 축은 밸브의 수직 중심선에서 추가로 오프셋됩니다(두 번째 오프셋). 디스크가 열리면 시트가 씰에서 들어 올려집니다. 이는 밸브가 열리고 닫히는 첫 번째 및 마지막 10도 동안 마찰을 각각 감소시킵니다. 이로 인해 제로 오프셋 버터플라이 밸브보다 밸브 작동이 더 원활해지고 밀봉 성능이 향상되며 서비스 수명이 길어집니다.
제로 오프셋 버터플라이 밸브와 마찬가지로 이중 오프셋 버터플라이 밸브도 소프트 시트를 사용합니다. 그러나 제로 오프셋 제품보다 적당한 압력과 온도 조건을 더 잘 처리하도록 설계되어 액체 및 가스 파이프라인의 더 높은 압력과 온도에 적합합니다.
이중 오프셋 버터플라이 밸브는 정수, 폐수 처리, HVAC 시스템 및 화재 스프링클러와 같은 화재 방지 시스템과 같은 응용 분야에 일반적으로 사용됩니다. 온도 저항성을 높이기 위해 이러한 밸브에는 사용되는 부드러운 시트 재료의 양을 줄이는 금속 뒷면이 특징인 경우가 많습니다.

트리플 오프셋 버터플라이 밸브
삼중 오프셋 버터플라이 밸브에서는 처음 두 오프셋(세 번째 오프셋) 외에 본체 밀봉 원뿔 축의 각도 오프셋이 만들어집니다. 이는 디스크 가장자리의 일치하는 프로파일과 결합된 시트의 직각 원추형 프로파일을 사용하여 수행됩니다. 이 오프셋은 밸브를 열고 닫는 동안 시트와 디스크의 접촉을 제거하므로 마찰도 제거됩니다. 버터플라이 밸브가 완전히 닫혀 있는 동안에만 접촉이 발생합니다. 이는 디스크가 더 이상 회전하는 것을 방지하는 기계적 정지 장치 역할도 합니다.
트리플 오프셋 버터플라이 밸브는 소프트 시트에 비해 내구성이 뛰어나고 견고한 금속 시트로 설계되었습니다. 이를 통해 더 높은 온도와 유체 압력을 처리할 수 있어 밸브 마모가 줄어듭니다. 금속 시트는 안정적인 밀봉을 보장하여 밸브에서 유체 누출을 방지합니다. 결과적으로 삼중 오프셋 버터플라이 밸브는 일반적으로 제로 오프셋 및 이중 오프셋 버터플라이 밸브보다 사용 수명이 더 깁니다.
트리플 오프셋 버터플라이 밸브는 소프트 시트가 있는 밸브의 기능을 초과하는 고압 및 과열 증기는 물론 고온 액체, 가스 및 부식성 화학 물질을 관리하는 데 매우 적합합니다. 이러한 밸브는 발전(예: 보일러의 개폐 밸브), 석유 및 가스 처리, 화학 제품 생산, 펄프 및 제지 제조, 해양 파이프라인 시스템과 같은 산업에서 자주 사용됩니다.

웨이퍼 버터플라이 밸브
웨이퍼 버터플라이 밸브는 밸브 본체를 가로지르는 긴 볼트로 연결된 두 개의 파이프 플랜지 사이에 배치됩니다. 밸브 본체에는 밸브 본체 외부에 플랜지 구멍이 있을 수도 있고 없을 수도 있습니다. 평평한 밸브 면에 장착되는 O-링과 개스킷은 밸브 본체와 파이프 플랜지 사이의 양쪽에 배치되어 강력한 밀봉을 구현합니다.
웨이퍼 버터플라이 밸브는 비용 효율적인 연결 설계로 잘 알려져 있지만 격리 목적이나 최종 라인 응용 분야에는 적합하지 않습니다. 웨이퍼 버터플라이 밸브의 양쪽을 유지 관리하려면 전체 파이프라인을 완전히 종료해야 합니다.
다른 유형의 버터플라이 밸브와 마찬가지로 웨이퍼 버터플라이 밸브는 고온 응용 분야에는 권장되지 않습니다. 밸브 본체는 열로 인해 팽창하여 밸브 볼트에 응력이 증가하고 고장이 발생할 수 있습니다.

러그 버터플라이 밸브
러그 버터플라이 밸브는 밸브 본체에서 연장되는 나사형 인서트 또는 러그를 통과하는 볼트를 사용하여 두 개의 파이프 플랜지 사이에 장착됩니다. 이 설계에는 너트를 사용하지 않고 밸브의 각 측면에 별도의 볼트 세트가 있어 밸브가 격리 밸브로 기능하거나 라인 말단 응용 분야에 설치될 수 있습니다. 이 설정을 통해 밸브 한쪽에 영향을 주지 않고 유지 관리가 가능하므로 가동 중지 시간이 줄어듭니다.
그러나 러그 버터플라이 밸브는 파이프라인의 무게가 밸브 본체 전체에 분산되므로 추가 하중을 지원해야 합니다. 일반적으로 이러한 밸브의 압력 등급은 시트를 제자리에 고정하는 데 도움이 되는 다운스트림 플랜지가 없기 때문에 최종 라인 서비스에 사용될 때 감소될 수 있습니다. 이로 인해 미디어가 디스크와 시트 씰을 지나쳐 시트 변형 및 누출 가능성이 발생할 수 있습니다.
